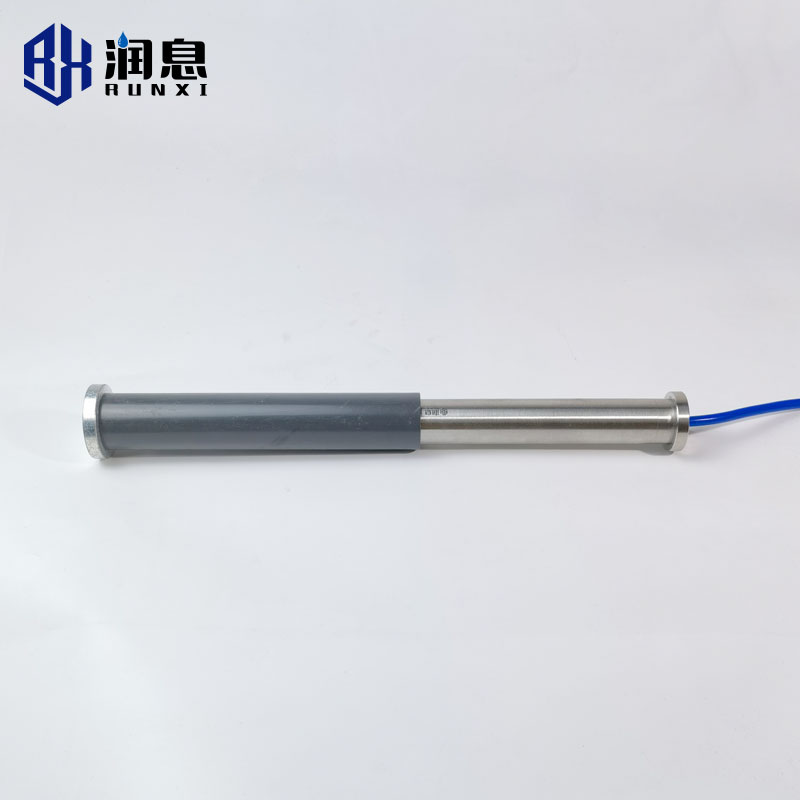

VWD-J型振弦式测缝计

振弦式测缝计适用于长期埋设在水工结构物及土坝、土堤、边坡、隧道等结构物内或表面,测量结构物伸缩缝或周边缝的开合度及温度。

振弦式测缝计是由VWD型位移计加装配套附件组成。


简介

振弦式测缝计适用于长期埋设在水工结构物及土坝、土堤、边坡、隧道等结构物内或表面,测量结构物伸缩缝或周边缝的开合度及温度。

振弦式测缝计是由VWD型位移计加装配套附件组成。

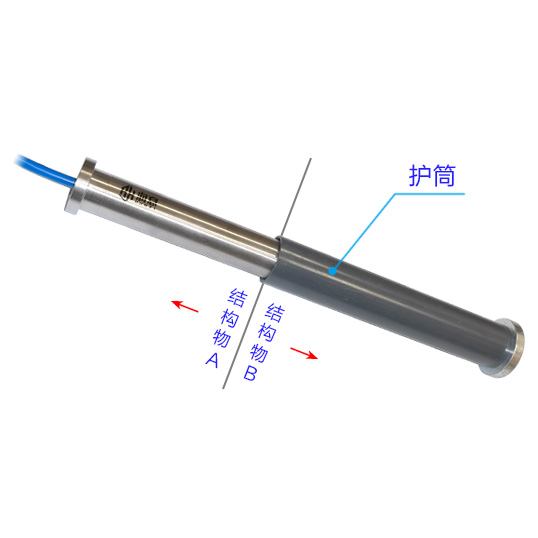

结构与原理

测缝计由进口钢弦、激振电磁线圈、滑动测杆、后端座、护管和电缆组成。当被测物结构发生位移时,会带动滑动测杆使位移计内部弹簧或滑块产生应力变化,从而改变钢弦的松紧度使其振动频率发生变化,再根据公式计算出位移量。

产品特点

● 高性能、信号强度强 ● 高颜值、全不锈钢外壳,抗压抗摔抗拧 ● 耐水压高,防水性能优异 ● 内置温度计,可以温度补偿提高准确性 ● 内置参数芯片,可读取编号、计算参数

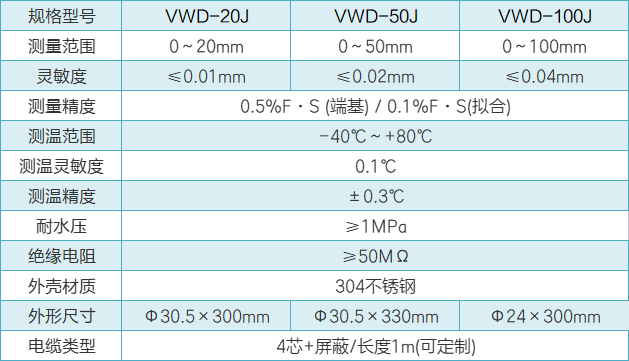

规格与参数


计算公式


电缆信号定义


测量

人工测读:VW102型振弦读数仪   RX106型多功能读数仪   RX131型手动集线箱

自动数据采集:MCU-32型分布式模块化自动测量单元   MCU系列自动测量单元   LCU系列低功耗采集仪
