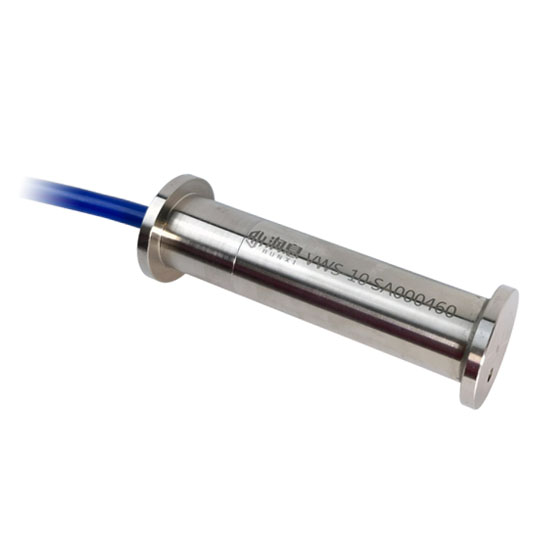

VWS型振弦式埋入应变计

振弦式埋入应变计适用于长期埋设在水工结构物或其它混凝土结构物内,测量结构物内部的应变量及温度。

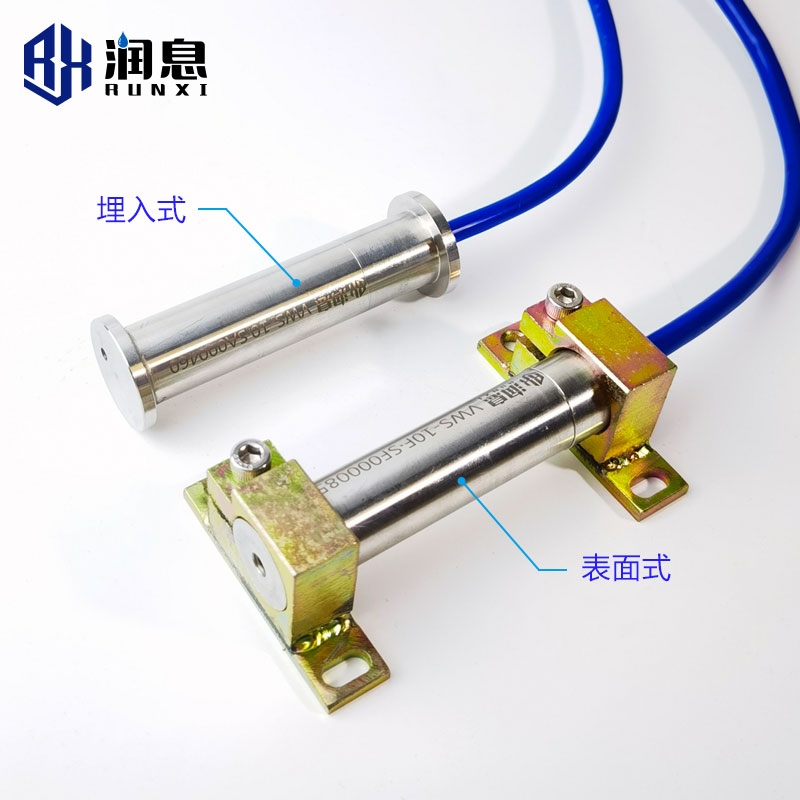

应变计加装配套附件可组成多向应变计组、无应力计、岩石应变计等测量应变的仪器。多向应变计组用于测量大体积混凝土中各方向的空间应力应变量。大弹模应变计主要用于高仓位混凝土连续浇筑,如地下连续墙、防渗墙、灌注桩等工程场合。无应力计是由应变计和无应力桶组成,测量结构物内部混凝土自身体积变化产生的应变量。


简介

振弦式埋入应变计适用于长期埋设在水工结构物或其它混凝土结构物内,测量结构物内部的应变量及温度。

应变计加装配套附件可组成多向应变计组、无应力计、岩石应变计等测量应变的仪器。多向应变计组用于测量大体积混凝土中各方向的空间应力应变量。大弹模应变计主要用于高仓位混凝土连续浇筑,如地下连续墙、防渗墙、灌注桩等工程场合。无应力计是由应变计和无应力桶组成,测量结构物内部混凝土自身体积变化产生的应变量。

结构与原理

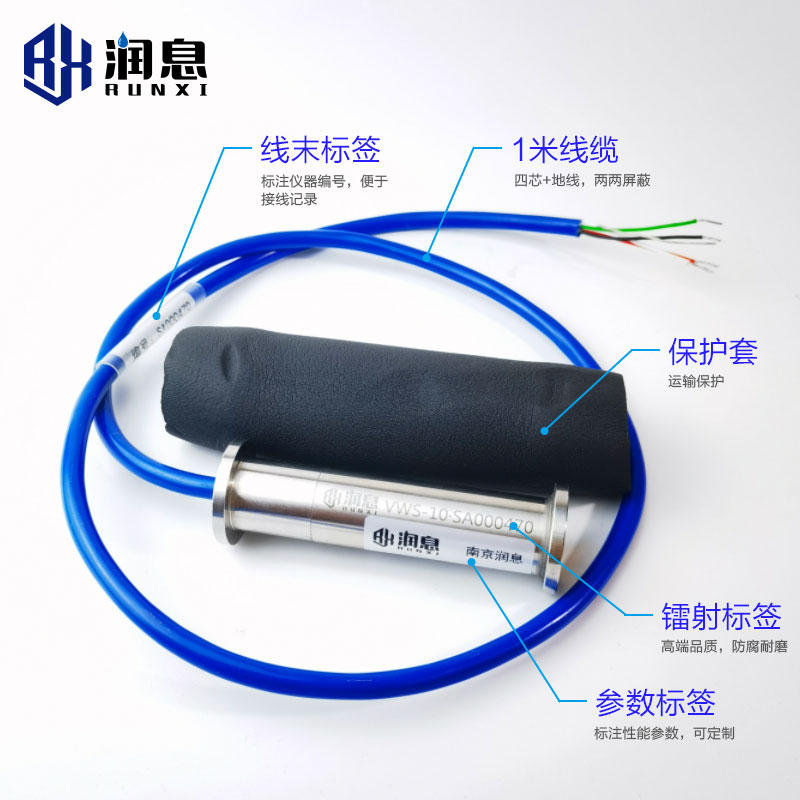

应变计由进口钢弦、激振电磁线圈、前端座、后端座、护管和电缆组成。当被测物结构内部的应力发生变化时,会带动前端座和后端座产生微小的形变,从而改变钢弦的松紧度使其振动频率发生变化,再根据公式计算出应变量或应力。

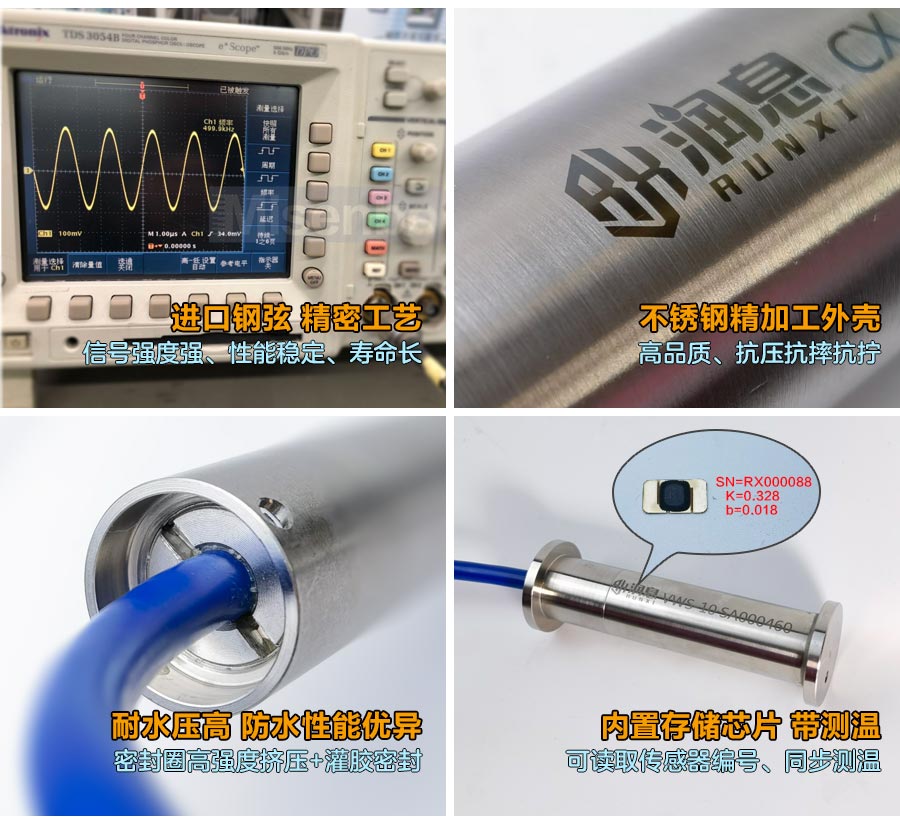

产品特点

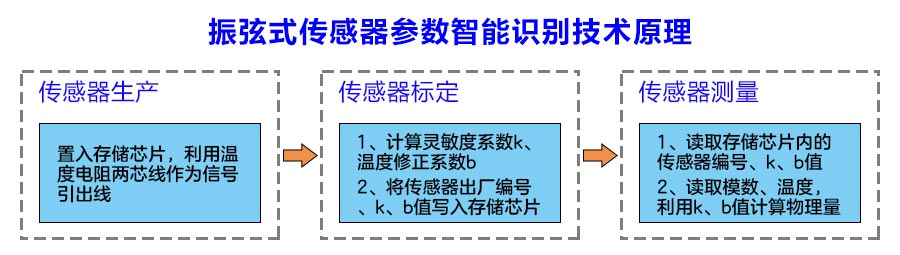

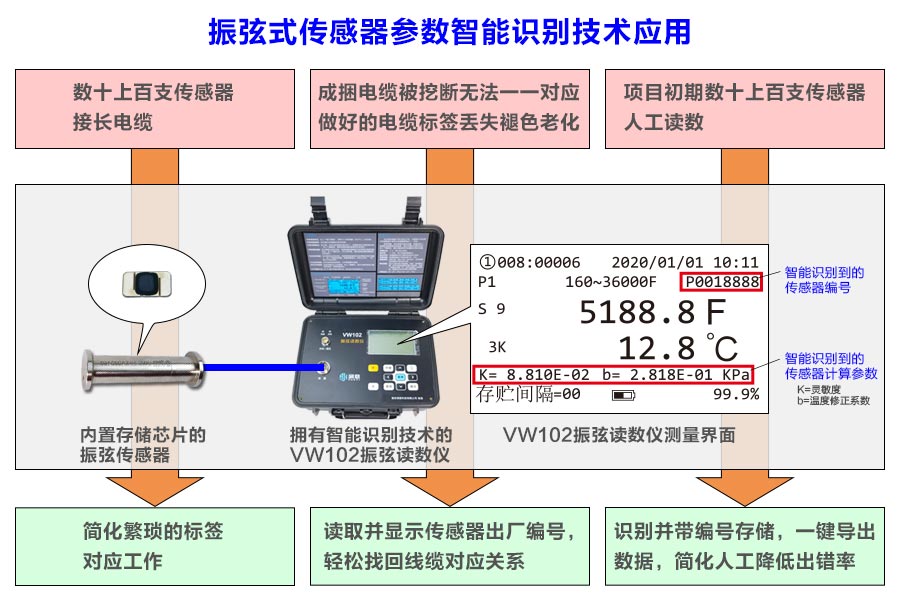

● 高性能、信号强度强 ● 高颜值、全不锈钢外壳,抗压抗摔抗拧 ● 耐水压高,防水性能优异 ● 内置温度计,可以温度补偿提高准确性 ● 内置参数芯片,可读取编号、计算参数


规格与参数

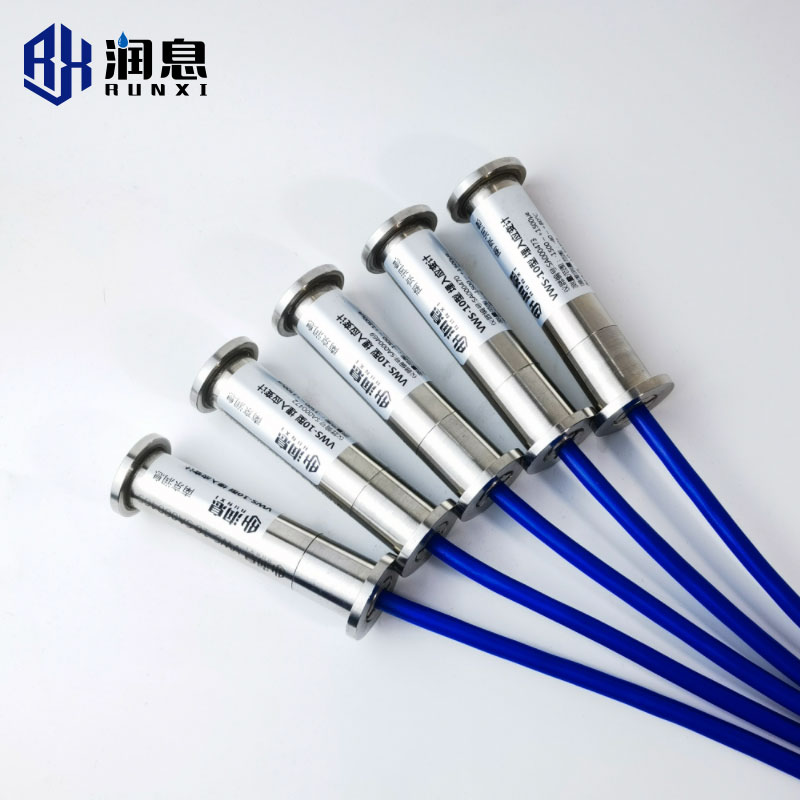

规格型号 VWS-10 VWS-15 VWS-10M VWS-15M
标距L 100mm 150mm 100mm 150mm
测量范围 ±1500με
灵敏度 ≤0.5με
测量精度 0.5%F·S (端基) / 0.1%F·S(拟合)
测温范围 -40℃~+80℃
测温灵敏度 0.1℃
测温精度 ±0.3℃
弹性模量 300~800MPa 800~1500MPa
耐水压 ≥1MPa ≥2MPa
绝缘电阻 ≥50MΩ
外形尺寸 Φ33×103mm Φ33×153mm Φ33×103mm Φ33×153mm
外壳材质 304不锈钢
电缆类型 4芯+屏蔽/长度1m(可定制)

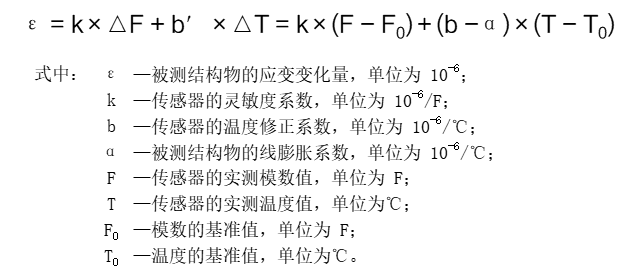

计算公式


电缆信号定义


测量

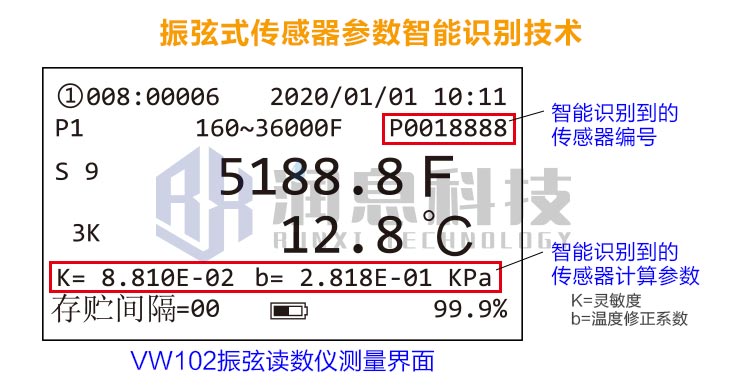

人工测读:VW102型振弦读数仪   RX106型多功能读数仪   RX131型手动集线箱

自动数据采集:MCU-32型分布式模块化自动测量单元   MCU系列自动测量单元   LCU系列低功耗采集仪
