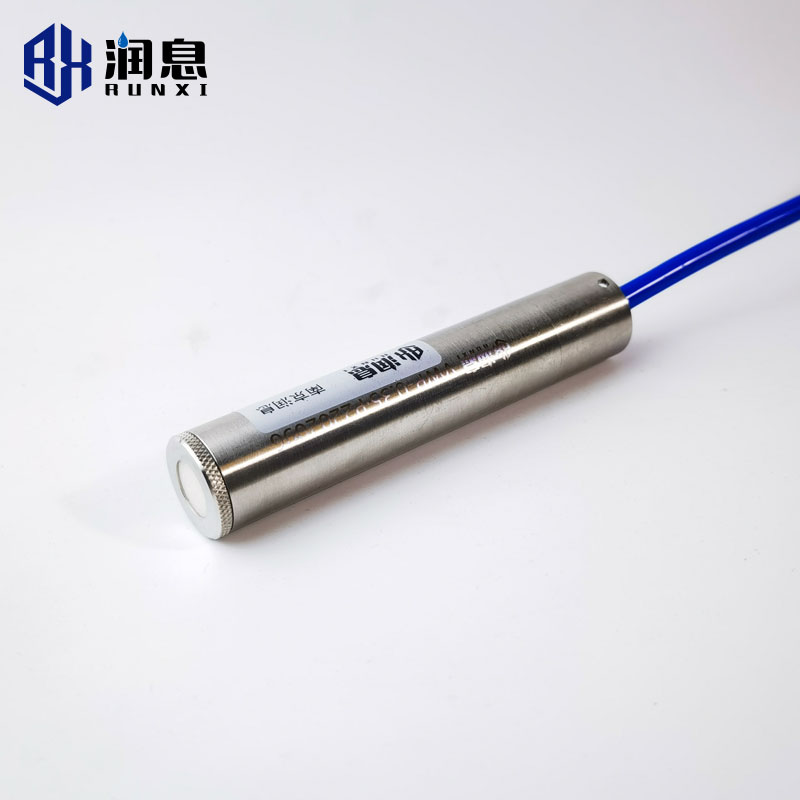

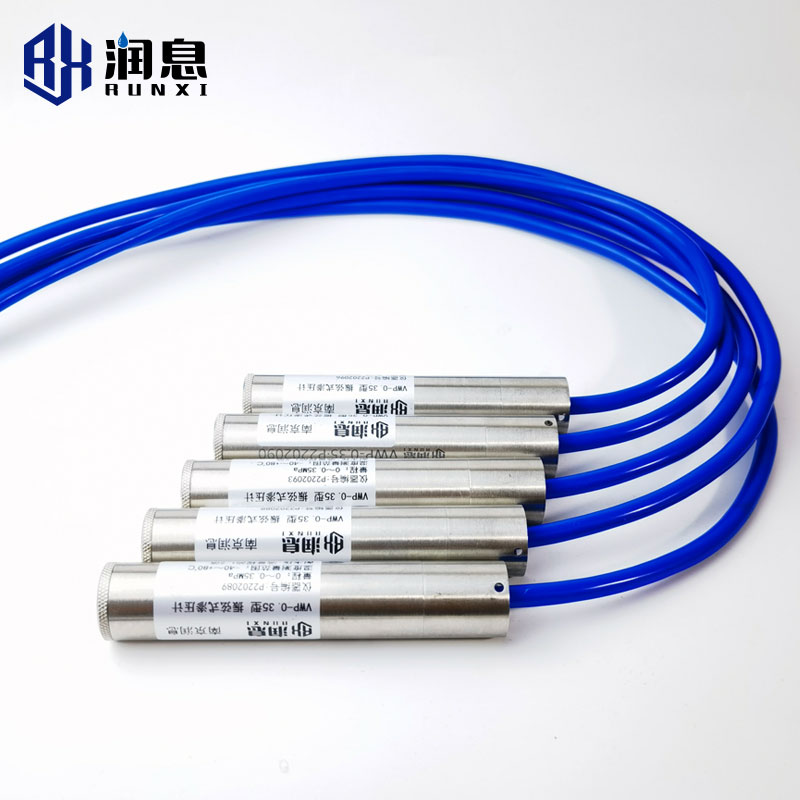

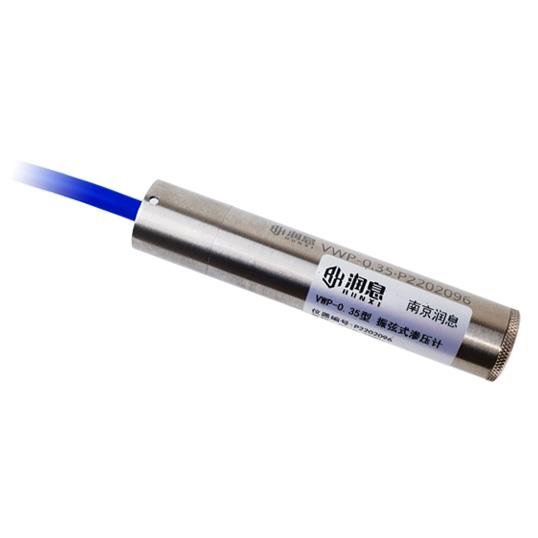

VWP型振弦式渗压计
渗压计适用于长期埋设在水工结构物或其它混凝土结构物及土体内，测量结构物或土体内部的渗透(孔隙)水压力及温度。
渗压计加装配套附件可在测压管道、地基钻孔中使用，全不锈钢结构、体积小，可方便布置于狭小部位。
▋简介
渗压计适用于长期埋设在水工结构物或其它混凝土结构物及土体内，测量结构物或土体内部的渗透(孔隙)水压力及温度。
渗压计加装配套附件可在测压管道、地基钻孔中使用，全不锈钢结构、体积小，可方便布置于狭小部位。
▋结构与原理

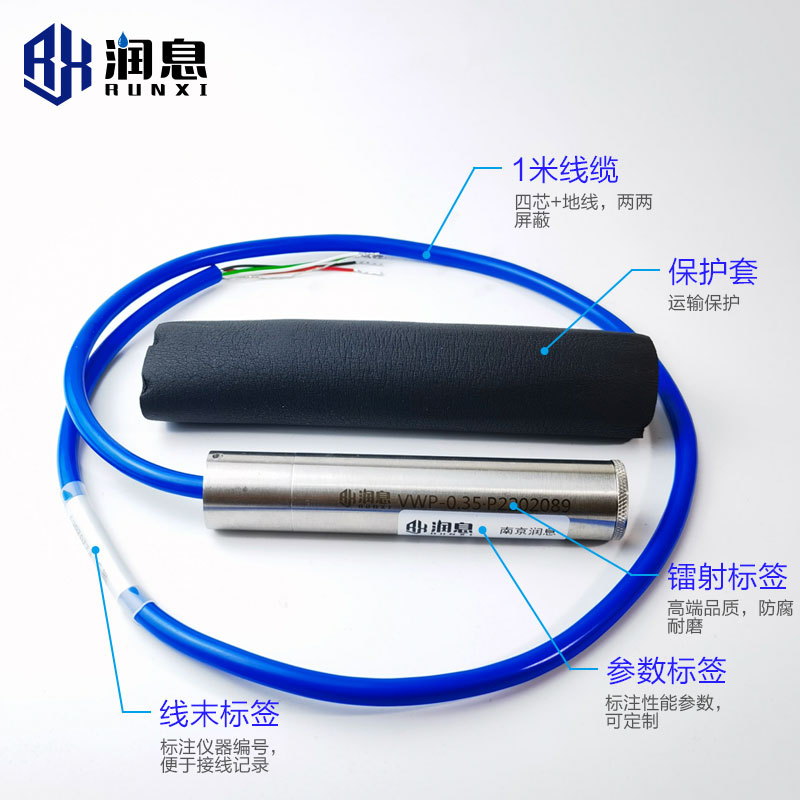

渗压计由进口钢弦、激振电磁线圈、感应膜、透水盖、后端座、护管和电缆组成。当被测水位发生变化时，感应膜上的压力发生变化发生变形，从而改变钢弦的松紧度使其振动频率发生变化，再根据公式计算出压力或水位。
▋产品特点
● 高性能、信号强度强 ● 高颜值、全不锈钢外壳，抗压抗摔抗拧 ● 耐水压高，防水性能优异 ● 内置温度计，可以温度补偿提高准确性 ● 内置参数芯片，可读取编号、计算参数
▋规格与参数
| 规格型号 | VWP-0.35 | VWP-0.7 | VWP-1 | VWP-2 | VWP-3.5 |
| 测量范围 | 0～350KPa | 0～700KPa | 0～1000KPa | 0～2000KPa | 0～3500KPa |
| 灵敏度 | ≤0.025%F·S | ||||
| 测温范围 | -40℃～+80℃ | ||||
| 测温灵敏度 | 0.1℃ | ||||
| 测温精度 | ±0.3℃ | ||||
| 耐水压 | 最大量程×1.2 | ||||
| 绝缘电阻 | ≥50MΩ | ||||
| 外壳材质 | 304不锈钢 | ||||
| 外形尺寸 | Φ24×125mm | ||||
| 电缆类型 | 4芯+屏蔽/长度1m(可定制) | ||||
▋计算公式
▋电缆信号定义
▋测量
