CZJ型磁致式静力水准仪

静力水准仪适用于长期监测大坝、隧道边坡、路堤基坑、工民用建筑等工程的多点部位的沉降变形。

静力水准仪由2套以上仪器组成系统,通液管相互连接,传感器的磁浮子随液位同步变化,变化的液位由磁致伸缩式传感器测出,通过计算可得出各测点的沉降量。


简介

静力水准仪适用于长期监测大坝、隧道边坡、路堤基坑、工民用建筑等工程的多点部位的沉降变形。

静力水准仪由2套以上仪器组成系统,通液管相互连接,传感器的磁浮子随液位同步变化,变化的液位由磁致伸缩式传感器测出,通过计算可得出各测点的沉降量。

静力水准仪的磁致伸缩式传感器具有分辨率高、稳定性好、性能可靠、响应速度快、工作寿命长、线性测量、绝对量输出、非接触测量、永不磨损等功能。

结构与原理

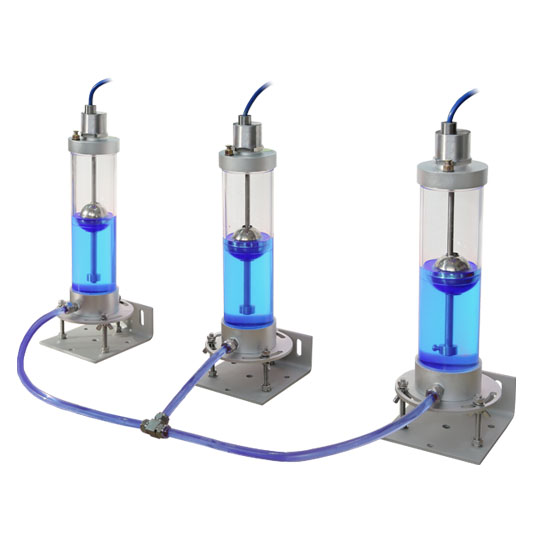

静力水准仪由磁致伸缩液位传感器、罐体、连通管组成,使用时一组静力水准仪安装在同一水平线附近,相互之间用连通管相连并灌好防冻液,由于液位平衡原理,任意被测位置发生沉降(竖直位移)后,带动罐体产生竖直位移,罐体内液位寻求平衡后会产生液位差,磁致伸缩传感器测得液位差后,根据公式减去基准点液位差即可算出该测点相对于基准点的竖直位移。

产品特点

● 高精度、分辨力高 ● 稳定性好、响应速度快 ● 温度漂移小 ● 标准MODBUS协议、适用性强

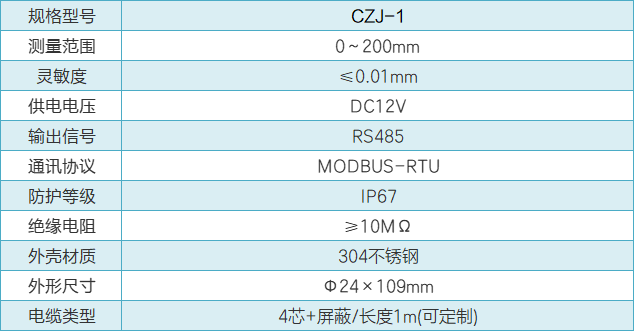

规格与参数


计算公式


电缆信号定义


测量

人工测读:RX105型智能读数仪   RX106型多功能读数仪   RX131型手动集线箱

自动数据采集:MCU-32型分布式模块化自动测量单元   MCU系列自动测量单元   LCU系列低功耗采集仪
