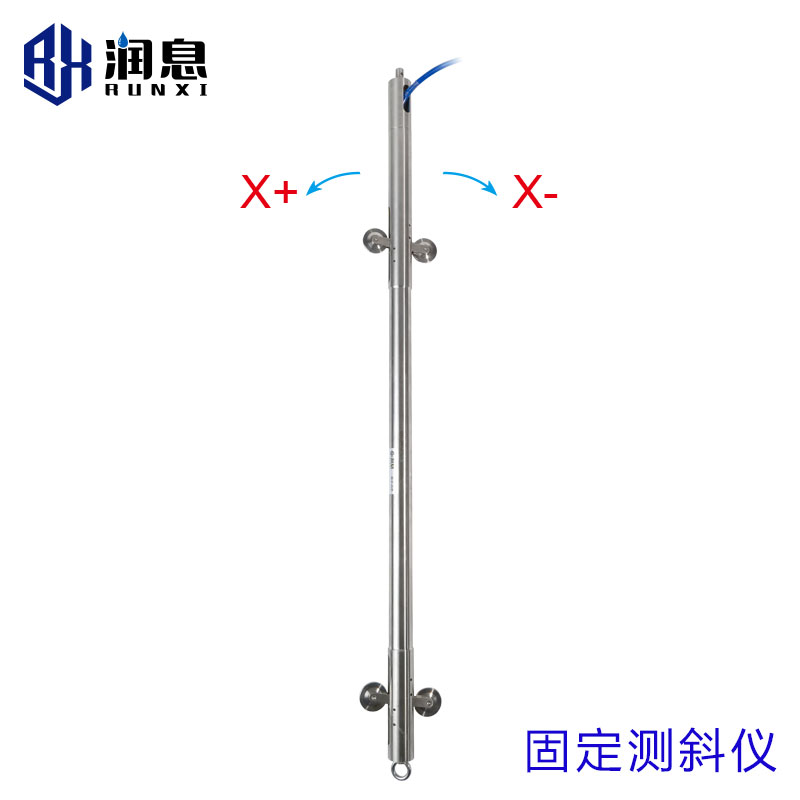

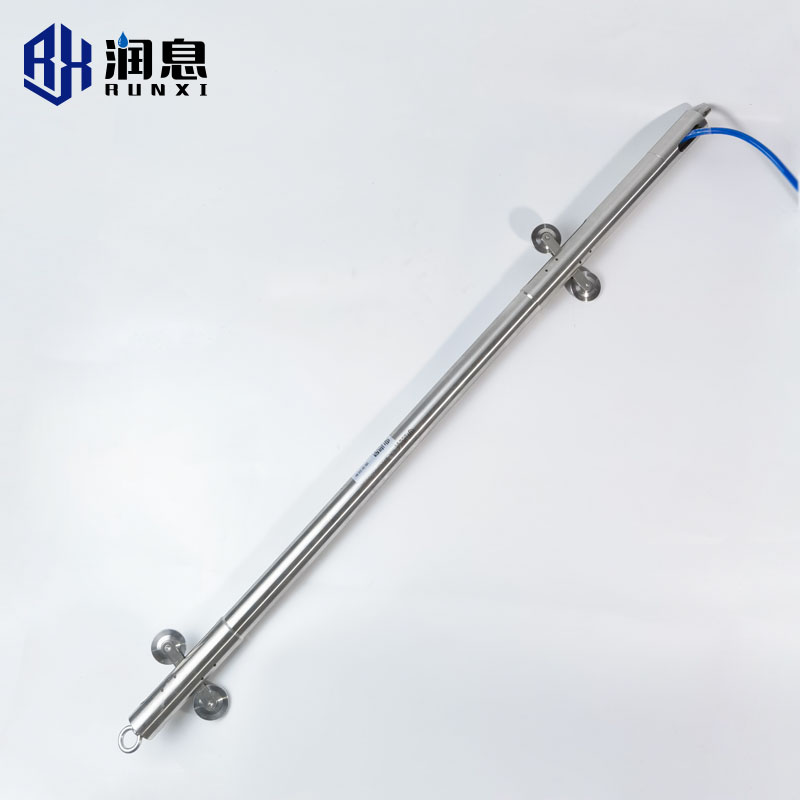

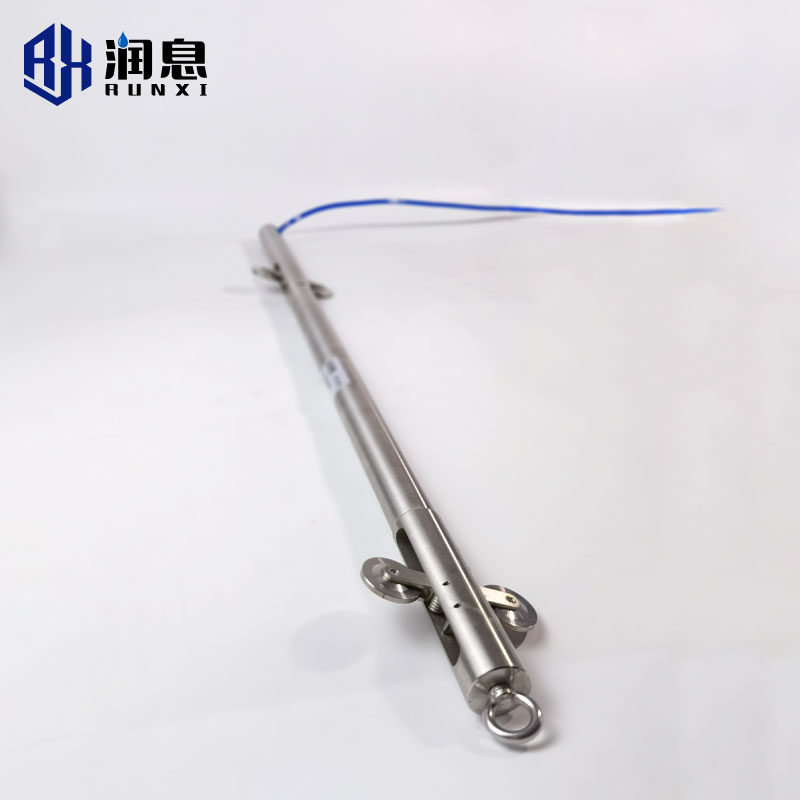

CX-1A型固定测斜仪

固定测斜仪适用于测量土石坝、面板坝、隧道边坡、路堤基坑等结构物的水平位移、垂直沉降及滑坡,测斜仪配合测斜管可反复使用。

测斜仪采用的是耐冲击型伺服传感器、可靠性好、稳定速度快、测量方便、具有智能识别功能,输出信号数字量,直接显示工程值(位移或角度)。


简介

固定测斜仪适用于测量土石坝、面板坝、隧道边坡、路堤基坑等结构物的水平位移、垂直沉降及滑坡,测斜仪配合测斜管可反复使用。

测斜仪采用的是耐冲击型伺服传感器、可靠性好、稳定速度快、测量方便、具有智能识别功能,输出信号数字量,直接显示工程值(位移或角度)。

结构与原理

测斜仪由进口高精度转角芯片、转换电路、不锈钢测杆、导向轮和电缆组成。当被测物结构发生倾斜时,内部转角芯片输出发生变化,电路解析出变化量再根据公式计算出相对于铅垂线的偏移角度,再用三角函数计算出水平位移,一个测孔内可布置多支计算累加位移。

产品特点

● 高精度进口转角芯片 ● 高颜值、全不锈钢外壳,抗压抗摔抗拧 ● 耐水压高,防水性能优异 ● 内置温度计,可以温度补偿提高准确性 ● MODBUS-RTU协议,可读取编号、计算参数 ● 可直接计算输出角度值

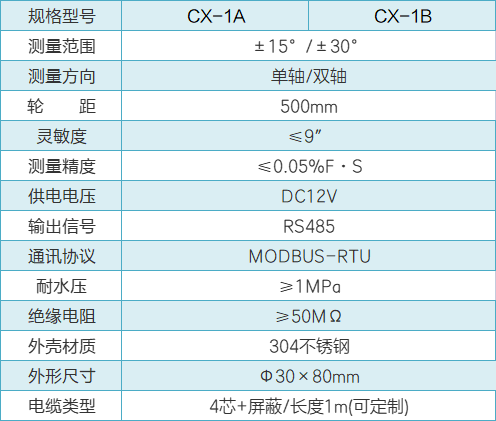

规格与参数

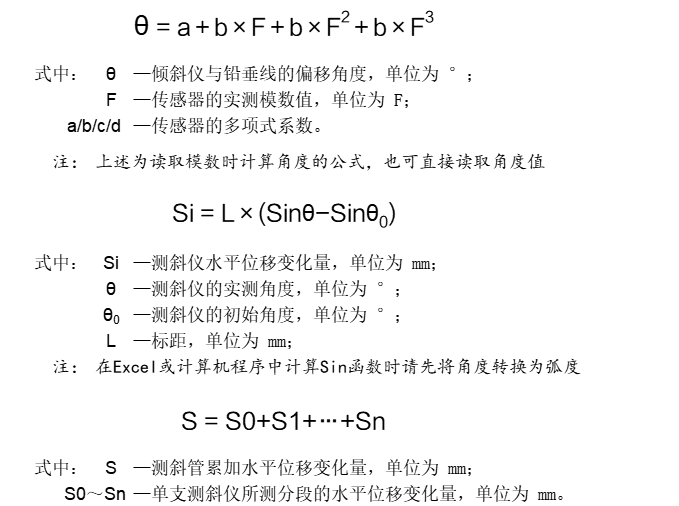

计算公式


电缆信号定义


测量

人工测读:RX105型智能读数仪   RX106型多功能读数仪   RX131型手动集线箱

自动数据采集:MCU-32型分布式模块化自动测量单元   MCU系列自动测量单元   LCU系列低功耗采集仪
