CZL型磁致式量水堰计
量水堰计采用磁致伸缩传感器作为液位测量，具有分辨率高、稳定性好、性能可靠、响应速度快、线性测量、永不磨损、工作寿命长等特点。量水堰计测出堰上水头，再根据堰槽(三角堰、梯形堰、矩形堰等)经验公式计算出流量。
▋简介
量水堰计采用磁致伸缩传感器作为液位测量，具有分辨率高、稳定性好、性能可靠、响应速度快、线性测量、永不磨损、工作寿命长等特点。量水堰计测出堰上水头，再根据堰槽(三角堰、梯形堰、矩形堰等)经验公式计算出流量。
▋结构与原理

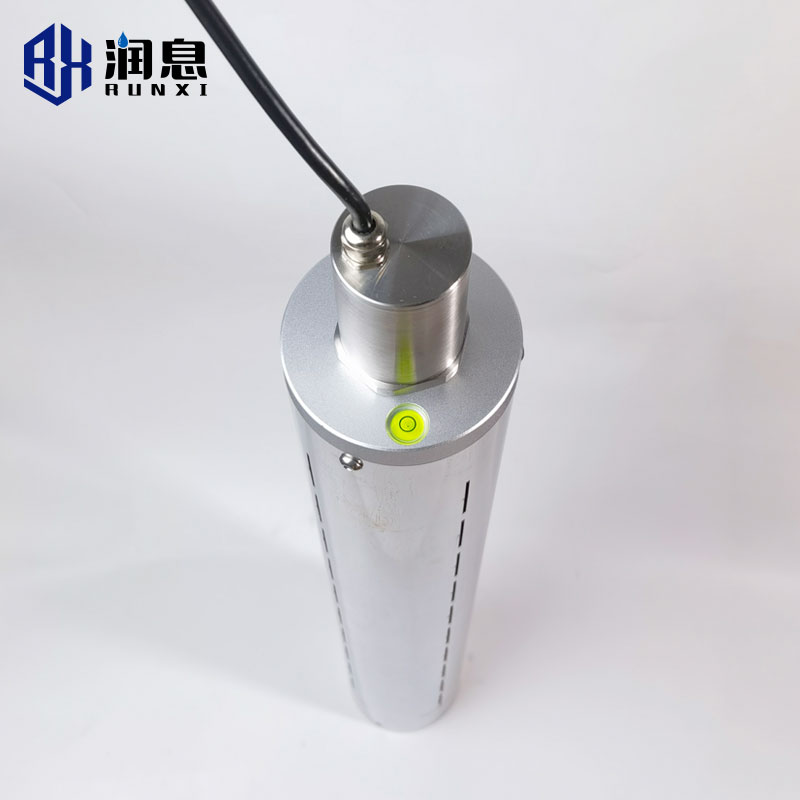

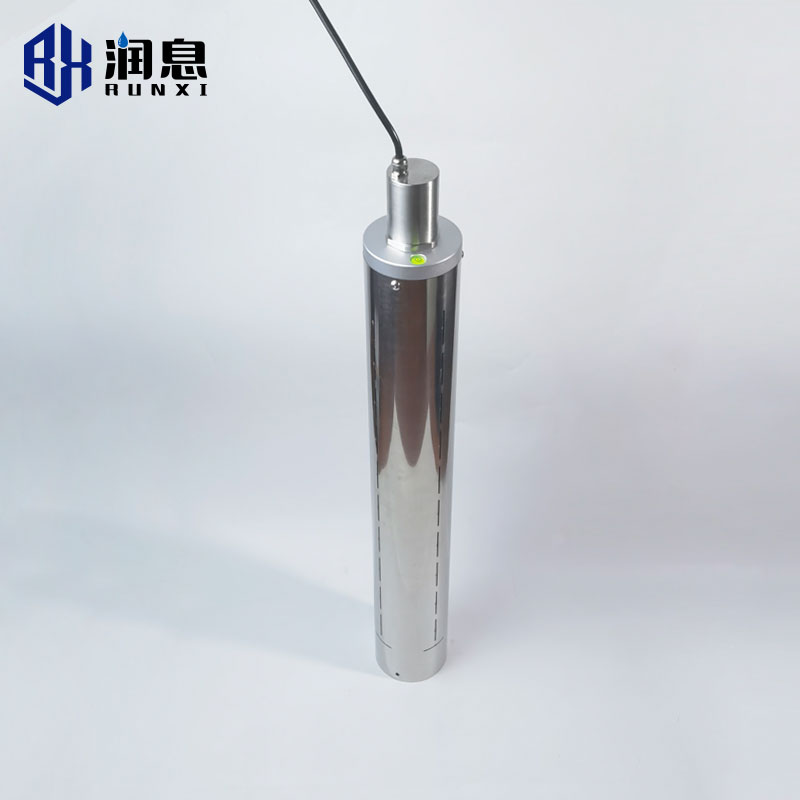

量水堰计由磁杆、浮球、测量电路和不锈钢护筒组成。当堰槽内水位发生变化时，会带动浮球产生液位差，上位机用当前液位减去校准的基值得到实际的堰上水位，再根据堰槽类型计算流量。
▋产品特点
● 高精度、分辨力高 ● 稳定性好、响应速度快 ● 温度漂移小 ● 标准MODBUS协议、适用性强
▋规格与参数
| 规格型号 | CZL-300 | CZL-500 | CZL-700 |
| 测量范围 | 0～300mm | 0～500mm | 0～700mm |
| 灵敏度 | ≤0.01mm | ||
| 供电电压 | DC12V | ||
| 输出信号 | RS485 | ||
| 通讯协议 | MODBUS-RTU | ||
| 防护等级 | IP67 | ||
| 绝缘电阻 | ≥10MΩ | ||
| 外壳材质 | 304不锈钢 | ||
| 外形尺寸 | Φ89×500mm | Φ89×700mm | Φ89×900mm |
| 电缆类型 | 4芯+屏蔽/长度3m(可定制) | ||
▋计算公式
▋电缆信号定义
▋通讯协议

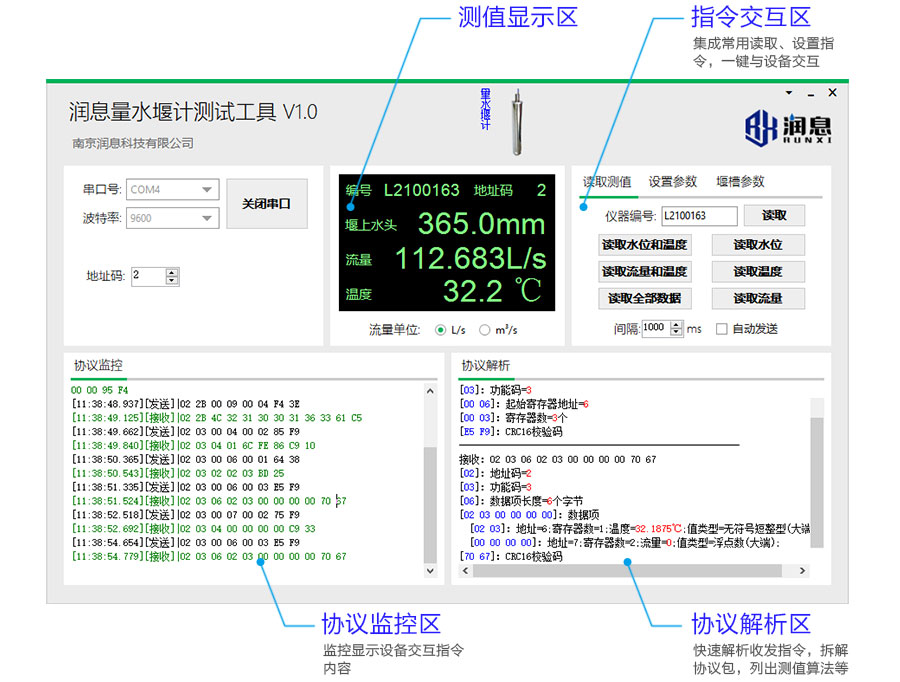

量水堰计支持标准MODBUS-RTU协议，可无缝接入我司人工测读设备和自动化数据采集设备。也可接入第三方采集设备(如PLC等)，我司提供协议文档及测试工具，工具中罗列了常用通讯指令、帮助解析协议算法等，清晰明了，便于开发。
▋测量
