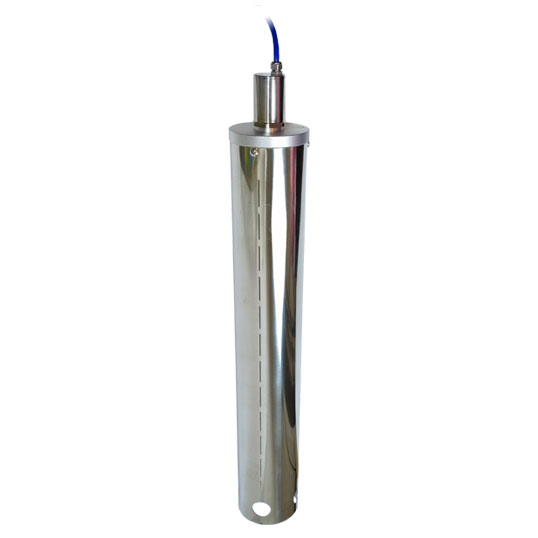

VWL型振弦式量水堰计

振弦式量水堰计适用于长期测量河流、渠道、水库、坝体渗水堰槽等的水位,并可同步测量布设点的温度。可实现水位变化的自动监测或人工监测。量水堰计先测出堰上水头,再根据堰槽(三角堰、梯形堰、矩形堰等)经验公式计算出流量。


简介

振弦式量水堰计适用于长期测量河流、渠道、水库、坝体渗水堰槽等的水位,并可同步测量布设点的温度。可实现水位变化的自动监测或人工监测。量水堰计先测出堰上水头,再根据堰槽(三角堰、梯形堰、矩形堰等)经验公式计算出流量。

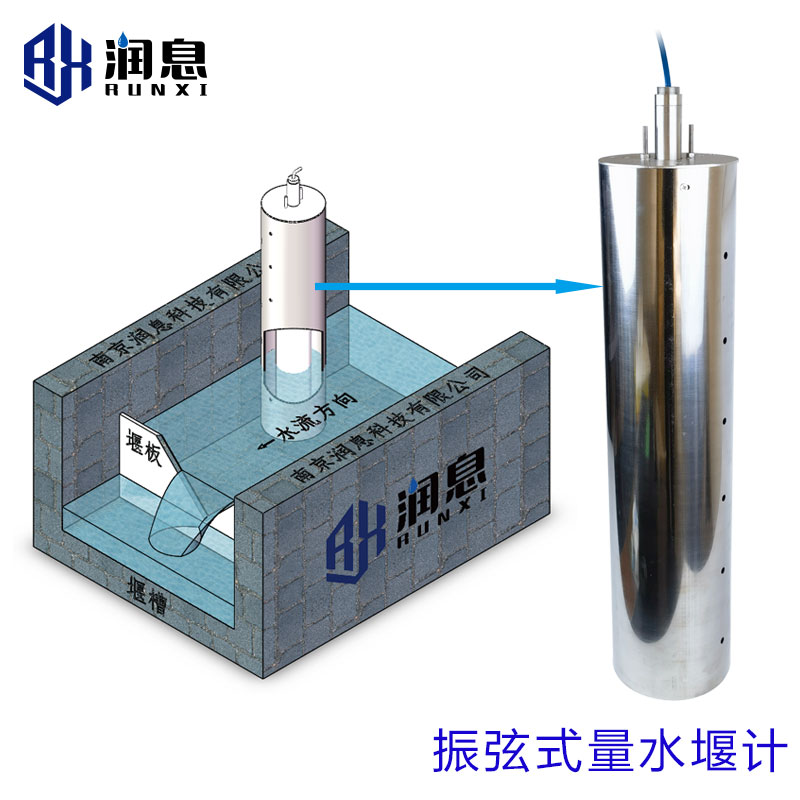

结构与原理

量水堰计由液位传感器、浮桶、电缆和不锈钢护筒组成。当堰槽内水位发生变化时,会使浮筒浮力发生变化,液位传感器感受到下挂浮筒浮力变化后,作用在内部钢弦张力上,引起输出的频率模数变化,而频率模数跟液位成线性关系,可根据公式计算得出液位,减去校准的基值得到实际的堰上水位,再根据堰槽类型计算流量。

产品特点

● 高性能、信号强度强 ● 高颜值、全不锈钢外壳,抗压抗摔抗拧 ● 耐水压高,防水性能优异 ● 内置温度计,可以温度补偿提高准确性 ● 内置参数芯片,可读取编号、计算参数

规格与参数

规格型号 VWL-300 VWL-500 VWL-600
测量范围 0~300mm 0~500mm 0~600mm
灵敏度 ≤0.025%F·S
测温范围 -40℃~+80℃
测温灵敏度 0.1℃
测温精度 ±0.3℃
耐水压 最大量程×1.2
绝缘电阻 ≥50MΩ
外壳材质 304不锈钢
外形尺寸 Φ159×468mm Φ159×668mm Φ159×768mm
电缆类型 4芯+屏蔽/长度1m(可定制)

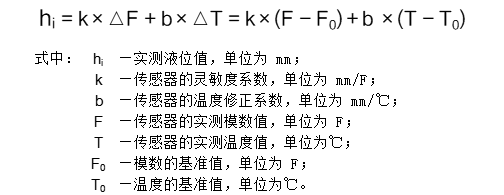

计算公式



电缆信号定义


测量

人工测读:VW102型振弦读数仪   RX106型多功能读数仪   RX131型手动集线箱

自动数据采集:MCU-32型分布式模块化自动测量单元   MCU系列自动测量单元   LCU系列低功耗采集仪
