VWS-W型振弦式无应力计

振弦式无应力计适用于长期埋设在水工结构物或其它混凝土结构物内,测量结构物内部的非受应力情况下(如混凝土自身体积变化)产生的应变量及温度。


简介

振弦式无应力计适用于长期埋设在水工结构物或其它混凝土结构物内,测量结构物内部的非受应力情况下(如混凝土自身体积变化)产生的应变量及温度。

振弦式无应力计是由埋入式应变计和无应力桶组成。

结构与原理

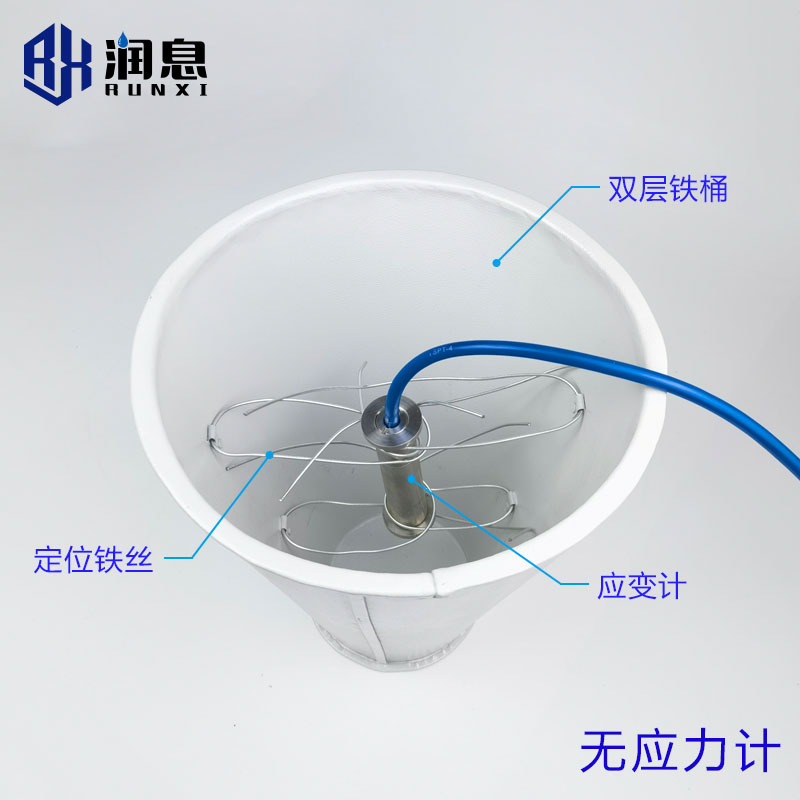

振弦式无应力计是由埋入式应变计和无应力桶组成,应变计用铁丝固定在无应力桶中间。无应力桶为双层铁皮制作的中空桶,可隔离桶内的应变计使其不受外力影响,但能测出非受应力情况下(如混凝土自身体积变化)产生的应变量及温度。


产品特点

● 高性能、信号强度强 ● 高颜值、全不锈钢外壳,抗压抗摔抗拧 ● 耐水压高,防水性能优异 ● 内置温度计,可以温度补偿提高准确性 ● 内置参数芯片,可读取编号、计算参数


规格与参数

规格型号 VWS-10W VWS-15W
标距L 100mm 150mm
测量范围 ±1500με
灵敏度 ≤0.5με
测量精度 0.5%F·S (端基) / 0.1%F·S(拟合)
测温范围 -40℃~+80℃
测温灵敏度 0.1℃
测温精度 ±0.3℃
弹性模量 300~800MPa 800~1500MPa
耐水压 ≥1MPa ≥2MPa
绝缘电阻 ≥50MΩ
外形尺寸 Φ33×103mm Φ33×153mm
外壳材质 304不锈钢
电缆类型 4芯+屏蔽/长度1m(可定制)

计算公式


电缆信号定义


测量

人工测读:VW102型振弦读数仪   RX106型多功能读数仪   RX131型手动集线箱

自动数据采集:MCU-32型分布式模块化自动测量单元   MCU系列自动测量单元   LCU系列低功耗采集仪

VWS-W型振弦式无应力计
