量水堰板

量水堰板为坝后渗流量监测的一部分,堰槽(渠道)+堰板+量水堰计+采集仪=渗流量自动监测。

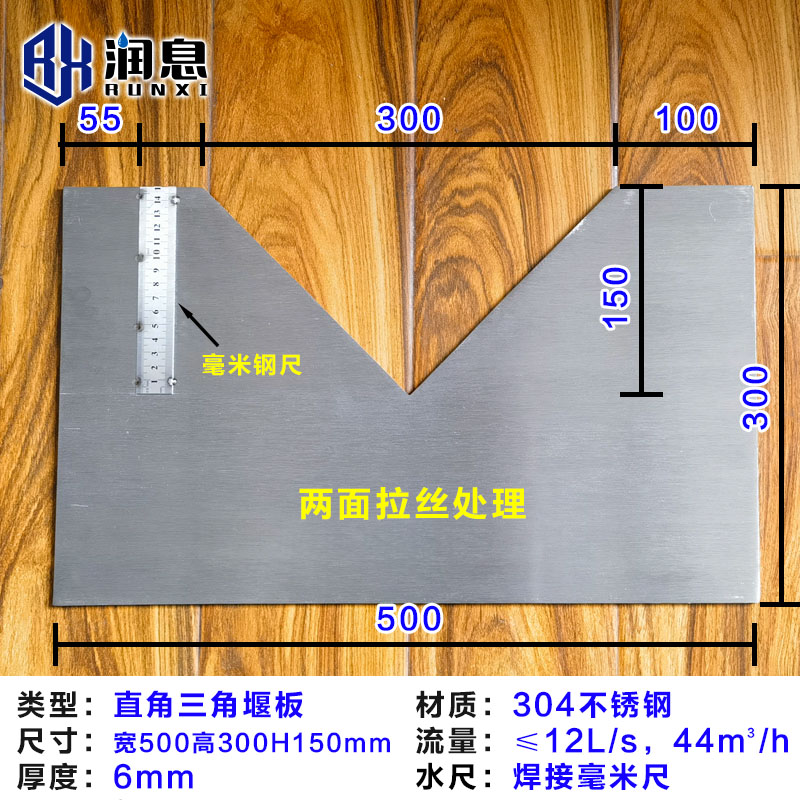

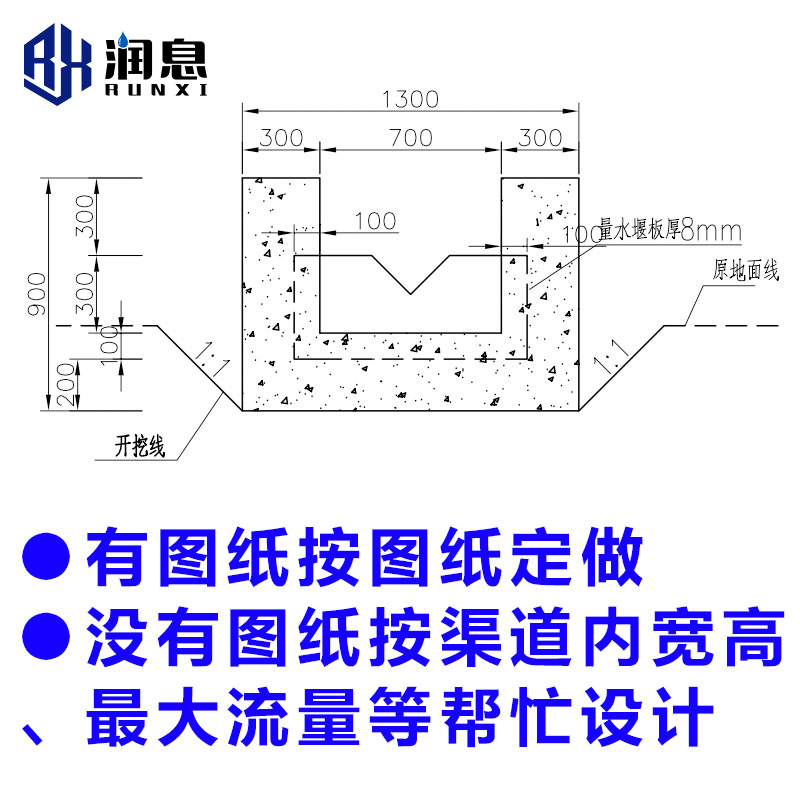

堰板材质一般选304不锈钢,厚度6、8、10、12mm,堰板类型根据设计流量大小依次为直角三角堰<矩形堰<梯形堰,堰口按规范要求应倒角45°,尺寸应按堰槽尺寸定制。


简介

    量水堰板为坝后渗流量监测的一部分,堰槽(渠道)+堰板+量水堰计+采集仪=渗流量自动监测。

    堰板材质一般选304不锈钢,厚度6、8、10、12mm,堰板类型根据设计流量大小依次为直角三角堰<矩形堰<梯形堰,堰口按规范要求应倒角45°,尺寸应按堰槽尺寸定制。

结构与原理

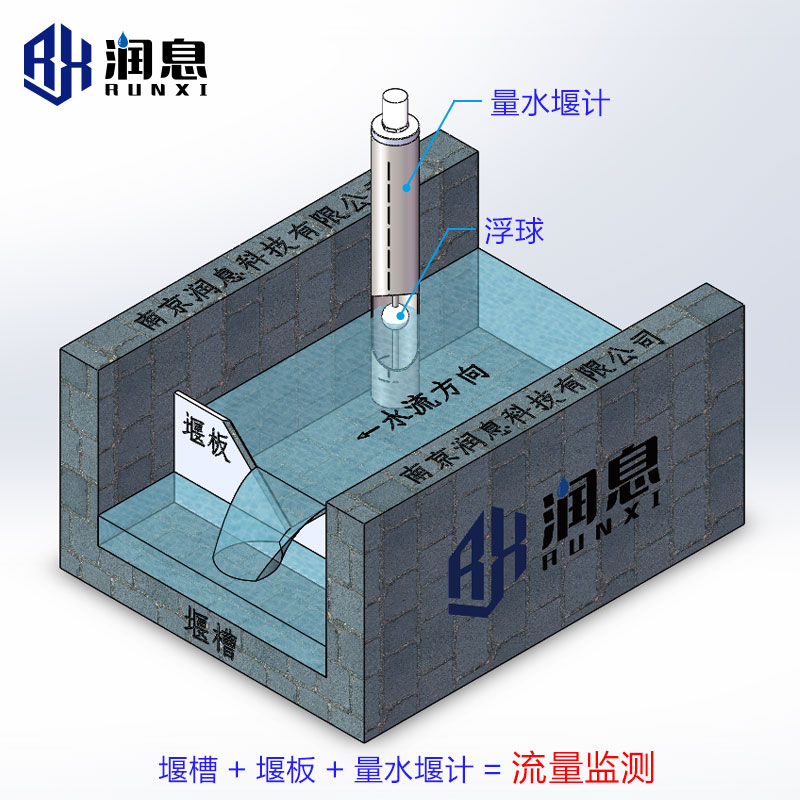

在坝后渗流水汇总渠道内选取一段直线平缓处安装量水堰板,堰板上游>1米处安装量水堰计,渗流水通过渠道流往下游,经过堰板时漫过堰口,量水堰计结合数据采集仪自动读取堰上水头并传送至上位机软件,后者用堰板流量公式计算得到瞬时流量。


产品特点

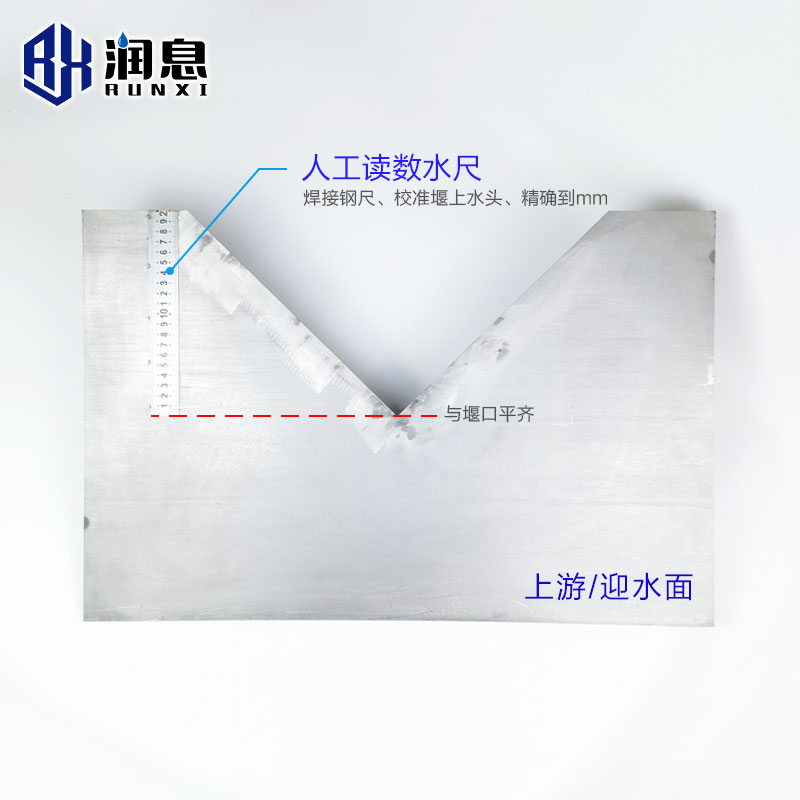

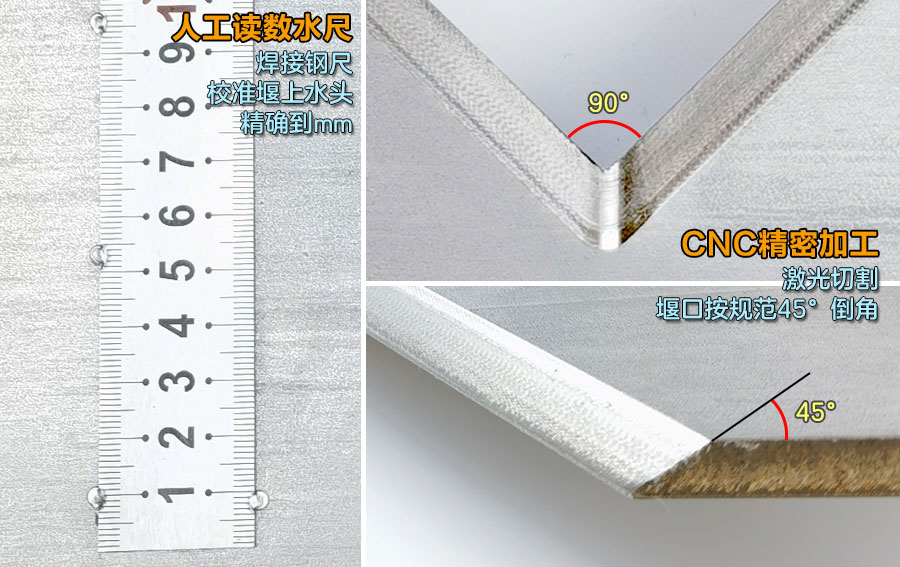

● 304不锈钢持久耐用不生锈 ● 堰口精加工倒角45° ● 标配钢尺可人工读数或校准 ● 尺寸可按图定制




工程实例




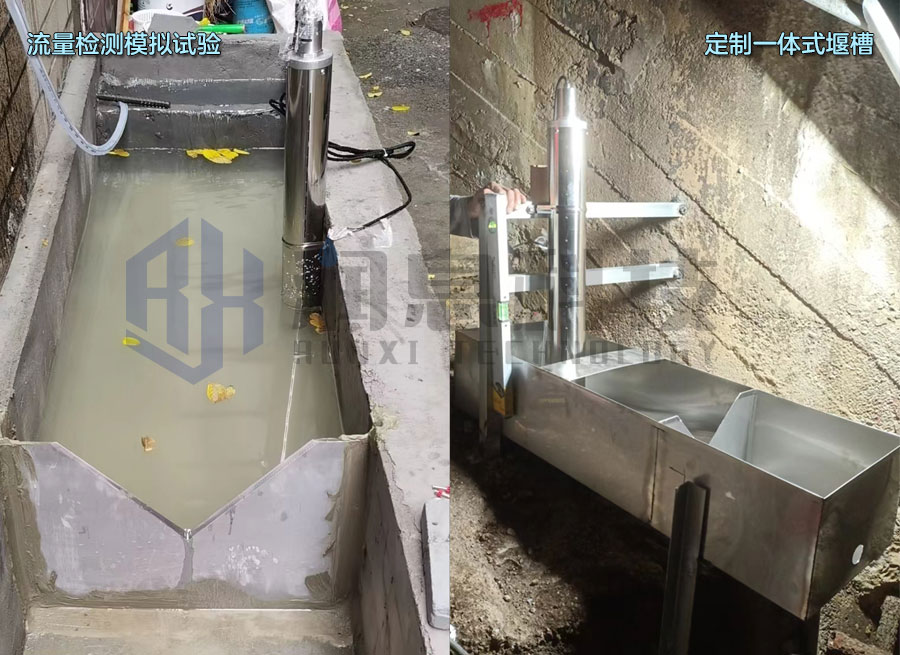

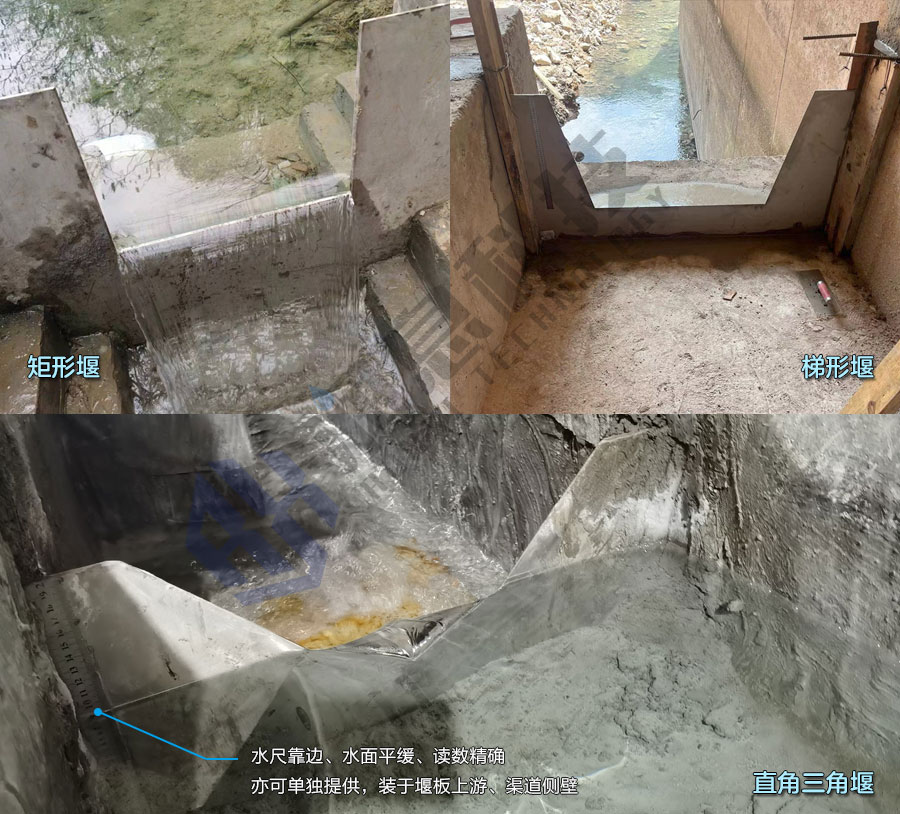

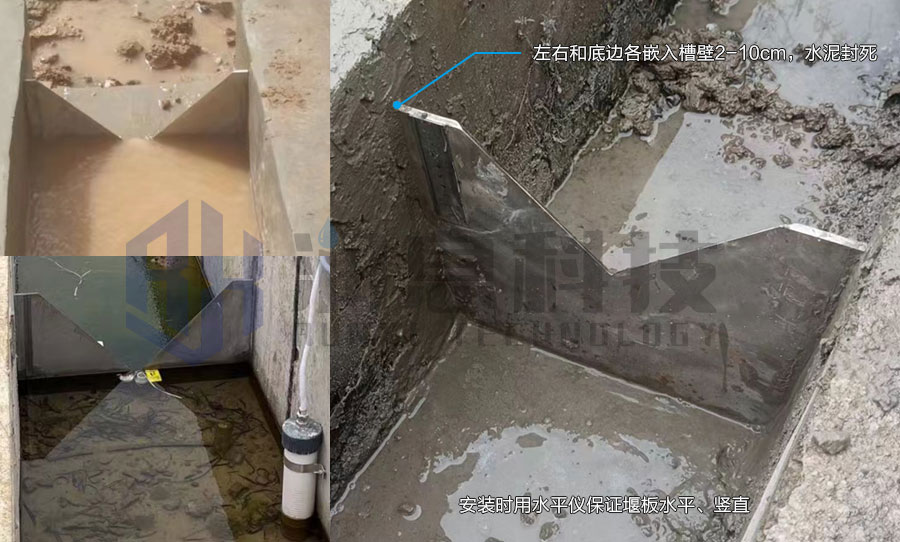

计算公式


相关产品

量水堰计:CZL型磁致式量水堰计   VWL型振弦式量水堰计

人工测读:RX105型智能读数仪   RX106型多功能读数仪   RX131型手动集线箱

自动数据采集:MCU-32型分布式模块化自动测量单元   MCU系列自动测量单元   LCU系列低功耗采集仪
